[Unreal5] 블루프린트 피격, UI

새벽_글쓴이 2024. 11. 21. 16:53

위젯 블루프린트 생성 및 기본 설정

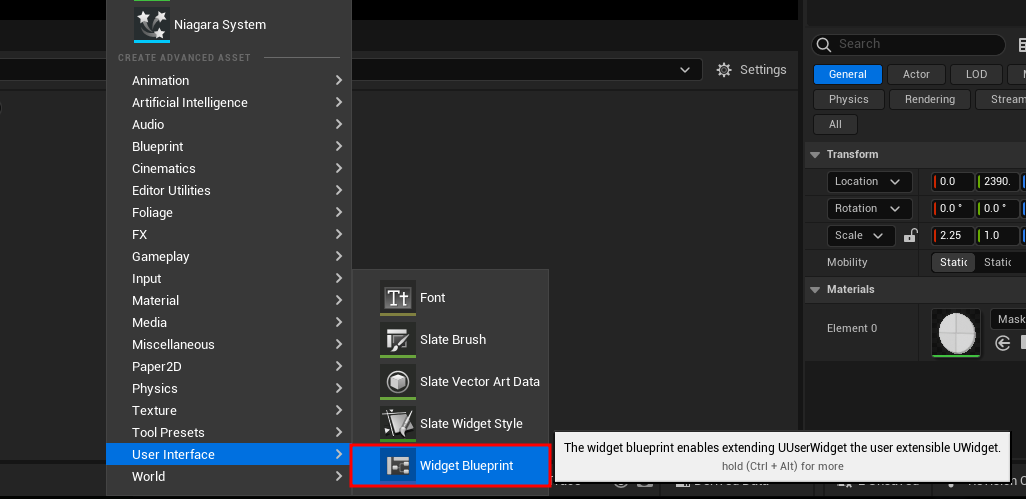

- Content Browser에서 우클릭
- User Interface > Widget Blueprint 선택
- 생성된 위젯 블루프린트를 더블클릭해서 편집

Pick Parent Class 설명

UserWidget

- 가장 기본적인 UI 위젯 클래스
- 게임내 HUD, 메뉴, 인벤토리 등 일반적인 게임 UI 제작에 사용
- 대부분의 게임 UI는 이것을 사용

오디오 관련

- AudioFader: 오디오 볼륨을 조절하는 슬라이더 UI
- AudioKnobLarge: 큰 사이즈의 오디오 조절 다이얼
- AudioKnobSmall: 작은 사이즈의 오디오 조절 다이얼
- AudioTextBox: 오디오 관련 텍스트 입력 필드

사운드 믹싱 시스템이나 게임 내 음악/사운드 조절 UI 제작 시 사용

에디터/시퀀스 관련

- EditorUtilityWidget: 언리얼 에디터 내에서 사용되는 커스텀 툴 UI
- LevelSequenceBurnIn: 레벨 시퀀스의 오버레이 정보 표시
- NewWidgetBlueprint: 새로운 위젯 블루프린트의 기본 템플릿
- TakeRecorderOverlayWidget: 테이크 레코딩 시 사용되는 오버레이 UI

에디터 : 레벨 에디터 확장 기능이나 사용할 커스텀 툴 혹은 개발자 도구 인터페이스를 만들 때 사용

시퀀스 : 시네마틱 시퀀스에 정보를 오버레이 하거나 컷신이나 동영상에 자막을 추가할 때 사용

테이크레코드 : 게임 플레이 녹화 및 리플레이 시스템 UI 제작 시 사용

이펙트 관련

- SubmixEffectDelayPresetWidget: 오디오 서브믹스 딜레이 효과 설정 UI

사운드 이펙트 조절 UI, 오디오 후처리 설정 인터페이스 제작 시 사용

일반적인 게임 UI는 대부분 UserWidget을 사용하고, 나머지 클래스들은 특수한 목적이나 개발 도구를 만들 때 사용된다

주요 위젯 컴포넌트

Common (자주 사용하는 기본 위젯)

Text: 텍스트를 표시
TextBlock: 여러 줄의 텍스트 표시
Button: 클릭 가능한 버튼
Image: 이미지 표시
ProgressBar: 진행률이나 게이지 표시
Slider: 슬라이더 바
CheckBox: 체크박스

Panel (위젯을 담는 컨테이너)

Canvas Panel: 기본 컨테이너, 자유로운 배치 가능
Horizontal Box: 위젯들을 가로로 배열
Vertical Box: 위젯들을 세로로 배열
Grid Panel: 격자 형태로 배열
Overlay: 위젯들을 겹쳐서 표시
Scroll Box: 스크롤 가능한 컨테이너

Input (입력 관련)

ComboBox: 드롭다운 메뉴
EditableText: 사용자가 편집 가능한 텍스트
SpinBox: 숫자 증감 입력
TextBox: 텍스트 입력 상자

UI 배치 방법

1. 캔버스 패널

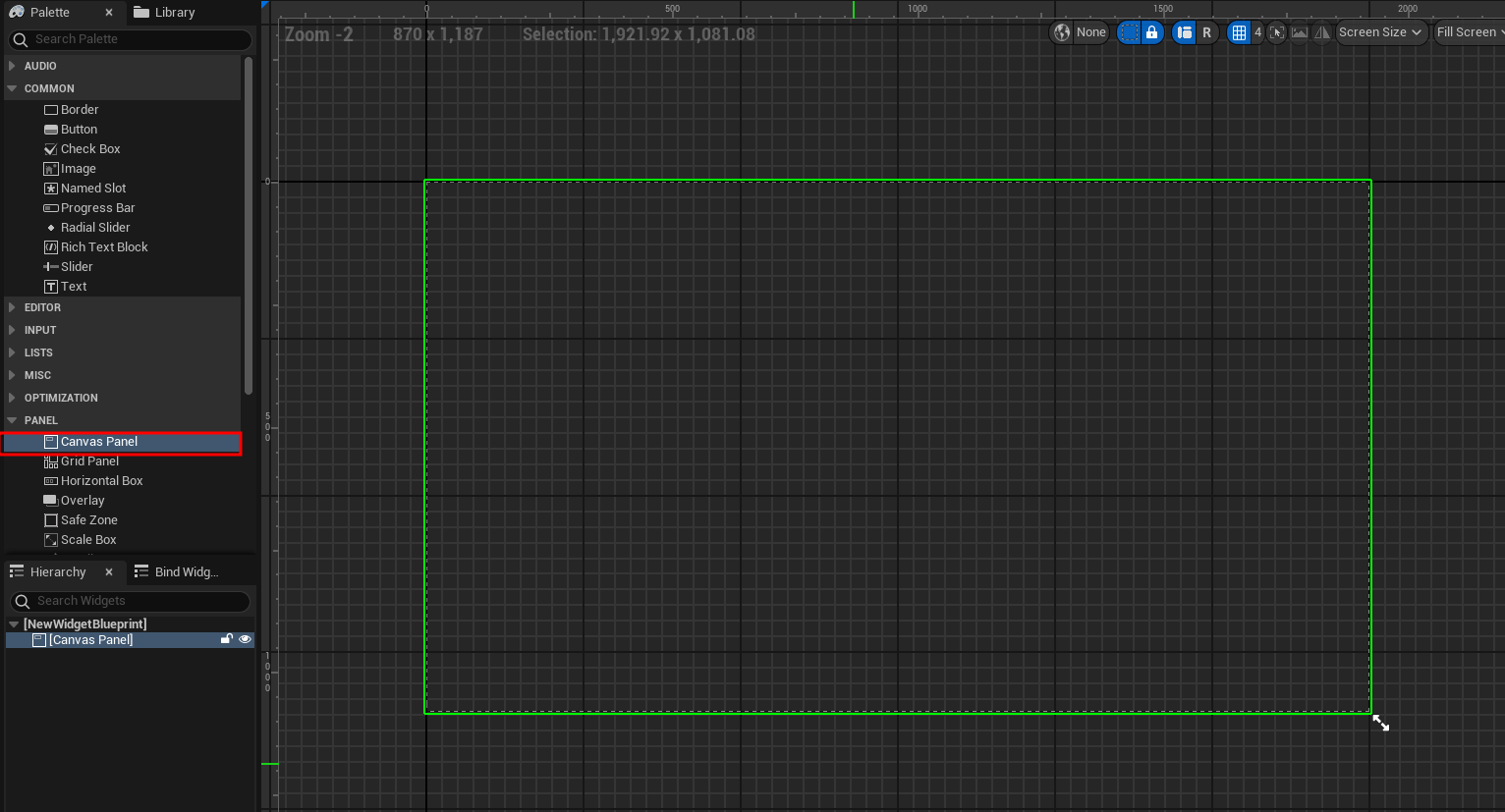

캔버스 패널 설치

2. 캔버스 패널 조절하는법

화살표 버튼을 눌러서 드래그 하면 사이즈에 맞게 조절할 수 있는 창이 나옴

3. UI 배치

배치할 UI를 드래그로 배치 하면 완료

LayOut 관련 속성

- Anchors: 해상도 변경시 위치 고정점
- Position: 위젯의 위치
- Size: 위젯의 크기
- Alignment: 정렬 방식
- Padding: 내부 여백
- Z-Order: 겹침 순서

기본 UI 위젯 표시

- Begin Play 또는 원하는 이벤트에서
- Create Widget (위젯 클래스 선택)
- Add to Viewport (화면에 표시)
- 필요시 Set Visibility로 표시/숨김 제어

위젯 블루프린트 내 이벤트 처리

- 버튼 클릭: On Clicked 이벤트
- 값 변경: 바인딩된 변수나 함수 사용
- Custom Events 생성 가능

1. 그래프로 이동

디자이너 : UI 레이아웃

그래프 : UI 블루프린트 노드 화면

2. 함수 생성 후 로직 작성

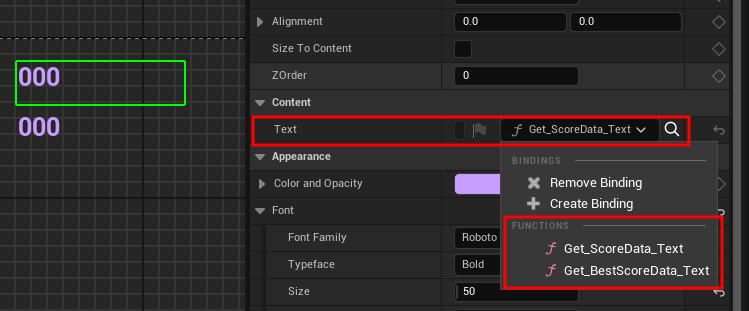

3. 로직 적용할 UI에 바인드

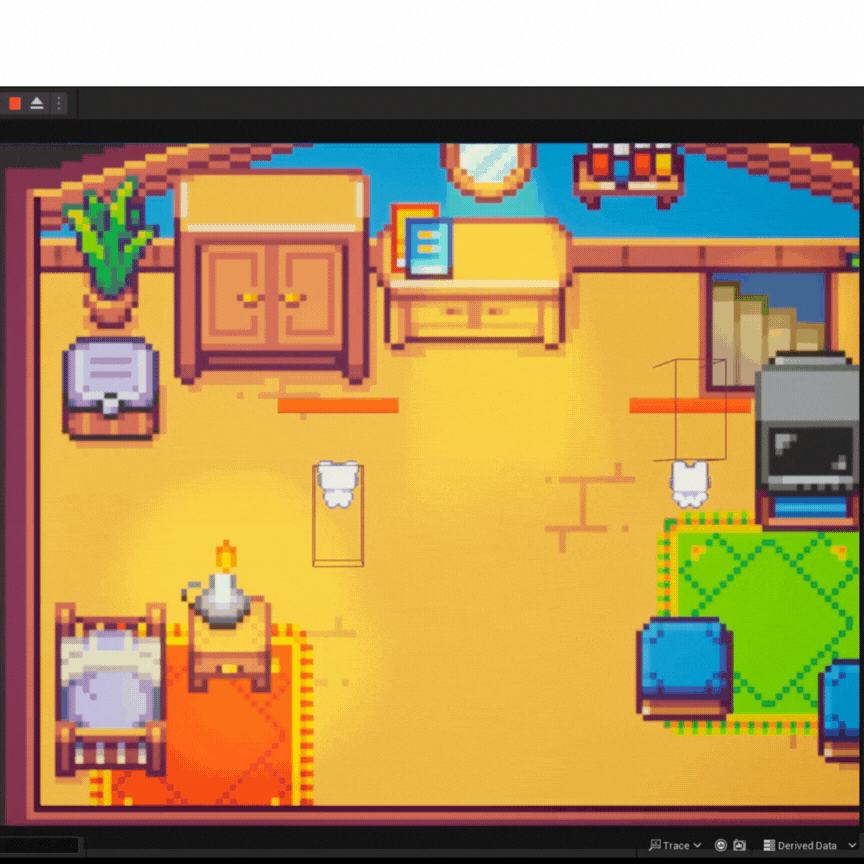

간단한 피격 방법

콜라이션을 만들어 해당 범위 안에 다른 오브젝트가 있으면 공격 가하기

1. 캐릭터 주변에 콜라이더 설치

TIP

콜라이더의 히든 인 게임을 비활성화 시키면 게임 중 범위 확인 가능

2. 피격 함수 생성

Get Overlapping Actor

지정된 영역 내에서 겹치는(충돌하는) 모든 액터들을 찾는 함수

파라미터와 사용법

Target

- 오버랩을 체크할 기준이 되는 컴포넌트나 액터
- 보통 Box Collision, Sphere Collision 등의 콜리전 컴포넌트 사용

Class Filter

- 특정 클래스의 액터만 감지하도록 필터링
Ex) Enermy로 설정시 Enermy 클래스 및 Enermy 클래스를 상속받는 것만 감지
- None으로 설정하면 모든 액터 감지

Output

- 감지된 모든 액터들의 배열 반환
- For Each Loop 등으로 처리 가능

Get Overlapping Actors에서 Class Filter로 지정했더라도 Cast를 해주는 이유

타입 안정성

- Get Overlapping Actors는 기본적으로 Actor 배열을 반환
- BP_Creature의 특정 변수나 함수에 접근하기 위해서는 Cast가 필요
- Cast를 통해 BP_Creature의 모든 기능을 안전하게 사용 가능

예시

Get Overlapping Actors (Class Filter: BP_Creature)
→ 반환값은 여전히 일반 Actor 타입
→ BP_Creature의 Health, Damage 등의 변수에 접근 불가
→ Cast를 통해 BP_Creature로 변환해야 접근 가능
